• Model NO.：EWR-L1
• Dimension：1415*1125*70mm
• Loading Capacity：350kg
• Volt：12-24V
• Max. Driving Current：10A
• Time for Retraction or Extend：12-16s
• Working Temperature：-20~50
• Own Weight：55kg
• Transport Package：Wooden or Carton Box
• Specification：55KG
• Trademark：xinder
• Origin：Jiangsu. China
• HS Code：84289090
• Production Capacity：1000 Sets,Year

Basic Info.

Model NO. EWR-L1 Dimension 1415*1125*70mm Loading Capacity 350kg Volt 12-24V Max. Driving Current 10A Time for Retraction or Extend 12-16s Working Temperature -20~50 Own Weight 55kg Transport Package Wooden or Carton Box Specification 55KG Trademark xinder Origin Jiangsu. China HS Code 84289090 Production Capacity 1000 Sets/Year

Product Description

1. Introduction

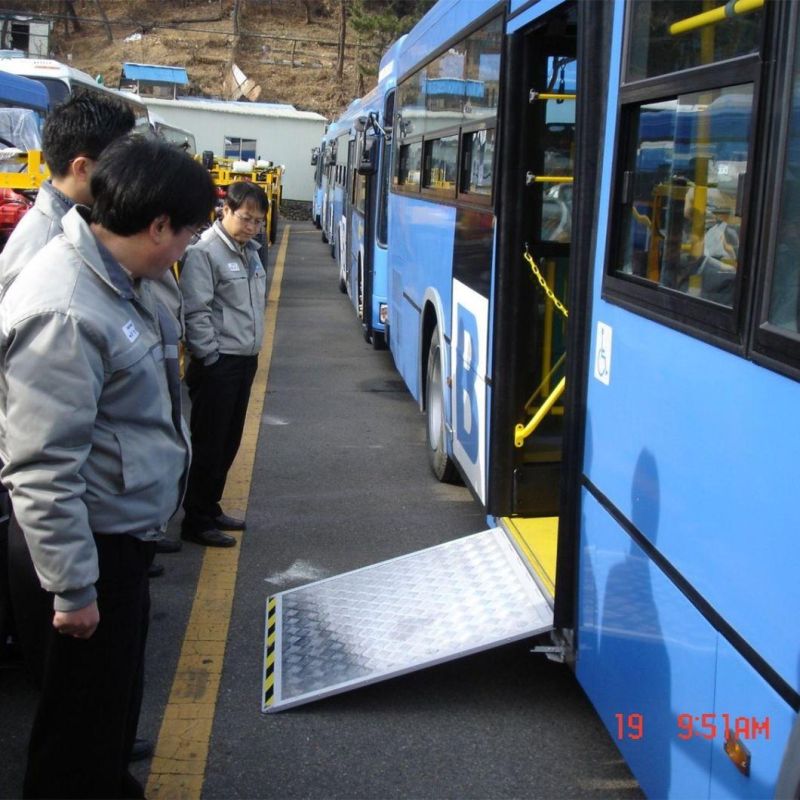

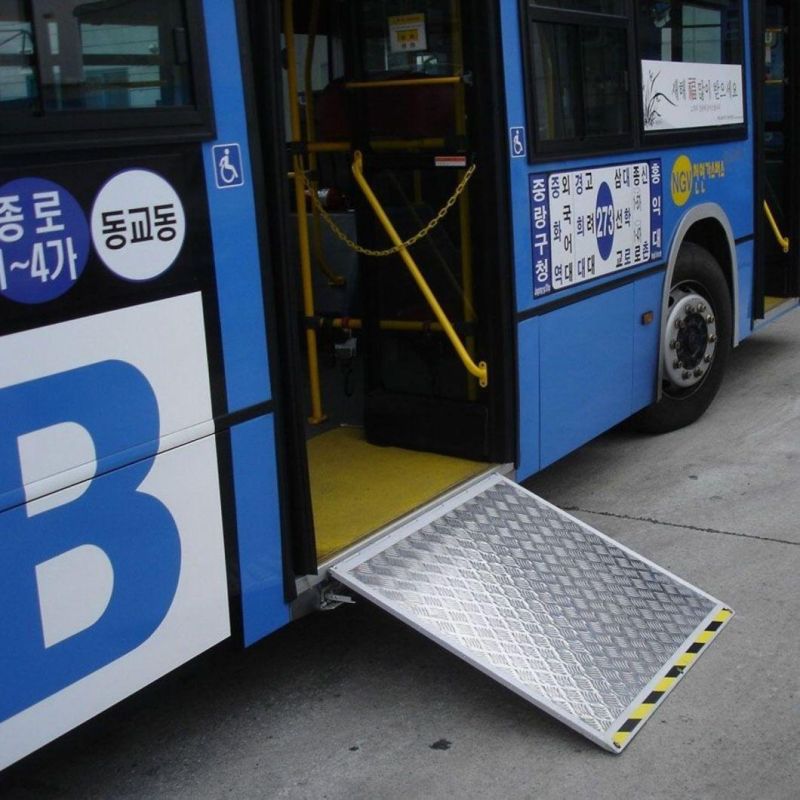

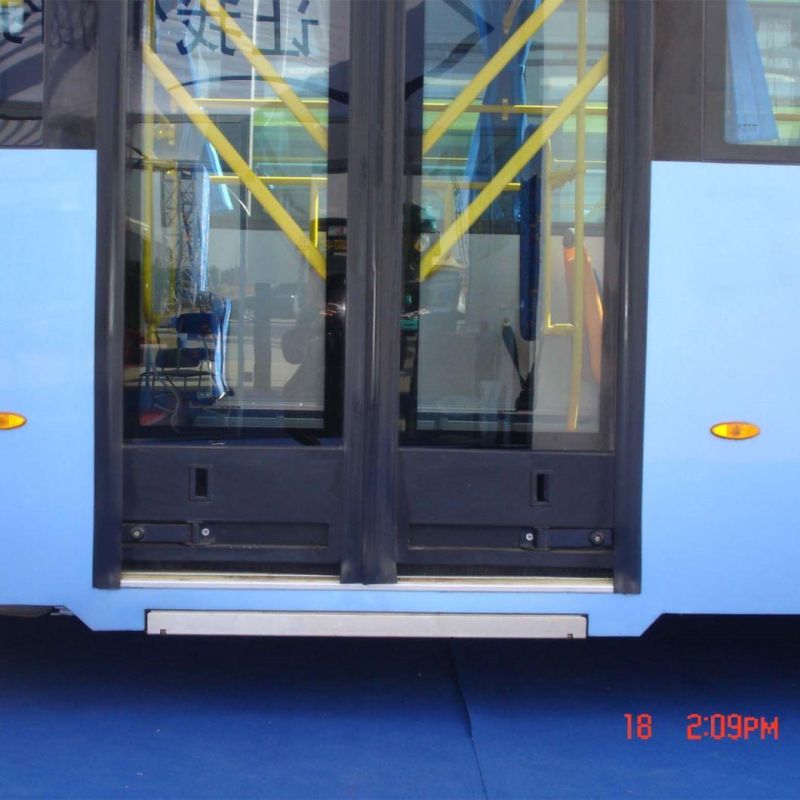

Electric wheelchair ramp can be applied on low-floor city bus and installed underside of passenger door step. When vehicle arrives at stop, the driver control the switch, and then platform can be extended and retracted smoothly. When the platform reach working position, the rear-end of ramp will raise automatically to eliminate height of threshold of passenger door so as to ensure rear-end of platform level up to vehicle floor, convenient for wheelchair to access vehicle.
This electric wheelchair ramp has got two patents (Patent NO. ZL 02 2 83133.9 and ZL 2006 20005099.5).


Model	Drive Mode	Platform Size(L×W)	Installation
EWR-L1	Electric	1035*1008(China)	Installed under vehicle floor. When platform extends, it can eliminate height of door threshold to ensure rear-end of platform level up to vehicle floor.

2. Technical Parameter
Unit: mm

Model	Platform Net Size  (A×B)	Overall Width (C)	Overall Height (D)	Overall Length (E)	Loading Capacity	Own Weight
EWR-L1	1035*1008	1125 mm	70 mm	1428 mm	350 Kg	50 Kg

3. Technical Function
Rated Voltage of Motor:                   DC24V
Max. Working Voltage of Motor:              DC≤31V
Max. Driving Current:                           10A
Time for Retraction or Extend:                 12~16S
Max Loading Capacity:                       350 Kg
Max. Working Height:                        300-380mm
Ramp Raising Height of Rear-end (extend fully):     55mm
Working Temperature:                  -20 ~ +50 ºC

Safety Function:
Ø Adopt anti-skid aluminum plate on the surface of platform
Ø With sound and flashlight alarm during operation of wheelchair ramp
Ø With danger alarm on the outer-edge of ramp
Ø In the course of the ramp extends, if it touches any barrier, the ramp will retract automatically. For a moment, it will extend again. If this status repeats 3 times, then the ramp retracts to the rest position for safety.
Ø The ramp is interlocked with passenger door.

Manual Function:
Ø When the driving motor is invalid, the ramp can be retracted manually.


4. Installation Requirements
Unit: mm

Model	Net Width of Door	Accessible Width Under Vehicle	Accessible Height Under Vehicle	Accessible Depth Under Vehicle	Remark
EWR-L1	1010	1125	200	1500	Basic model
