• Model NO.：CIC-PXZDQ-01

Basic Info.

Model NO. CIC-PXZDQ-01

Product Description

Positive working pressure of disc brake device includes 4 tons, 6.3 tons, 8 tons, 10 tons etc. New environmental asbestos free brake shoe is sealed tightly, working reliably and easy to remove, which is equipped with detector devices of brake shoe opening & closing and spring fatigue. Disc brake device is used in explosion-proof and non explosion-proof environment and be equipped on the single-rope and multi-rope friction hoists of diameter 1.6m~6m.


Technical Parameter   Model	TP1 4.0	TP1 4.0	TP1 6.3	TP1 8.0	TP1 10.0
Max. Positive Pressure, KN	40	40	63	80	100
Oil Pressure, Mpa	5.6	6.3	6.3	5.6	5.6
Coefficient of Friction			0.4
Piston Area, cm2	93.5	94.2	138	84.2	94.2
Pressure Ratio of Brake Shoe, N/cm2			84
Temperature increased of Brake Shoe, ºC			210
Remarks	TS220	TS216	TS215	TS222	TS223

Other Parts:

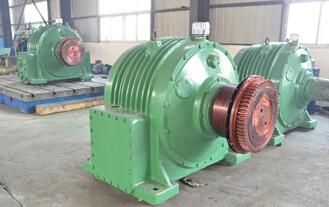

                                    Planetary Reducer

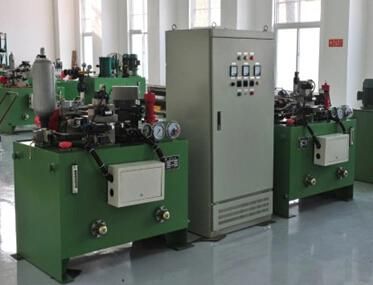

                                                Hydraulic Station




                       Depth Indicator
